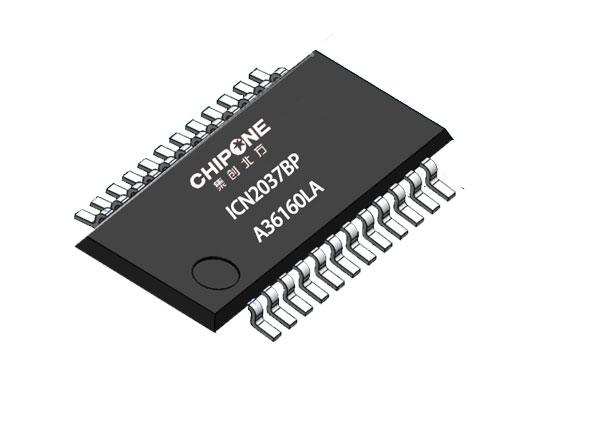

ICN2037BP
16路雙緩存恒流輸出LED驅動芯片
概 述
ICN2037BP 是一款專為L(zhǎng)ED顯示屏設計的驅動IC，采用16路恒流灌電流輸出。ICN2037BP 集成了“Noise Free TM”技術，具有極佳的抗干擾特性，使恒流及低灰效果不受PCB板的影響。并可選用不同的外掛電阻對輸出級電流大小進行調節，精確控制LED的發光亮度。同時通過電流精確控制技術，可使片間誤差低于±2.5%，通道間誤差低于±3.0%。
ICN2037BP 集成了雙緩存寄存器，在顯示寄存器中16bit數據同時，還可以再繼續存入16bit串行數據，相比通用恒流源芯片，刷新率可以提高50%以上。
特 性
• 16路恒流灌電流輸出
• 輸出電流范圍：
3～45mA@VDD=5V
3～30mA@VDD=3.3V
• 電流精度
通道之間：±1.8(典型值) ±3.0%(最大值)
芯片之間：±1.5%(典型值) ±2.5%(最大值)
• 快速輸出電流響應 （最小值）：60ns@VDD=5V
• I/O施密特觸發器輸入
• 最大數據傳輸頻率： 30MHz
• 芯片工作電壓：VDD=3.3～6V
• 工作溫度范圍： -40～85℃
• 具有改善燈珠損壞功能
• 具有消隱功能
• 具有極佳的抗干擾能力和低灰度效果
• 改善因燈珠損壞產生的毛毛蟲現象
• 集成雙緩存，刷新率比通用恒流芯片提高50%以上
