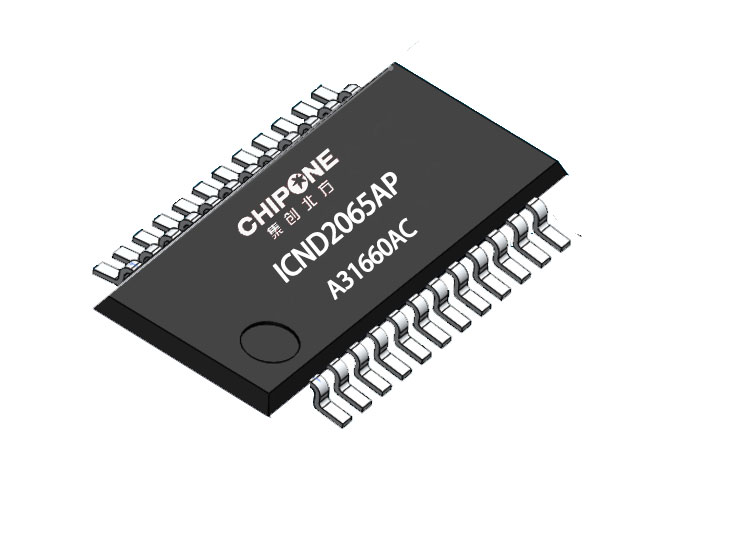

ICND2065AP
PWM恒流驅動
概 述
ICND2065AP 是一款專為全彩 LED 顯示屏設計的驅動IC，16 路 PWM 恒流輸出，1~64 掃任意掃。ICND2065AP 集成了“Noise Free TM”技術，具有極佳的抗干擾特性，使恒流及低灰效果不受 PCB 板的影響。并可選用不同的外掛電阻對輸出級電流大小進行調節，精確控制 LED 的發光亮度。
ICND2065AP 會緩存輸入的 16 位數據并轉化為灰階輸出，并通過優化 PWM 輸出提高低灰顯示一致性。內部集成了 LED 開路檢測,自建消隱電路及動態節能模塊。ICND2065AP無需 GCLK，優化系統 EMI。
ICND2065AP 內部采用了電流精確控制技術，可使片間誤差低于±2.0%，通道間誤差低于±2.0%。顯示方面可以有效解決跨班色差，高低灰耦合，低灰色塊、偏色、麻點、第一行偏暗等問題。
特 性
• 適用于小間距顯示屏和COB解決方案
• 16路PWM恒流輸出
• 輸出電流設定范圍：
0.5～25mA×16@VDD=5V 路恒定電流輸出
0.5～18mA×16@VDD=4.2V 路恒定電流輸出
• 電流精度
通道間：±1.0%(典型值)，±2.0%(最大值)
芯片間：±1.0%(典型值)，±2.0%(最大值)
• 8 位電流增益調整：22%~200%
• 支持1~32/64任意掃應用
• 恒流源輸出拐點最小 0.3V
• 快速輸出電流響應（最小值）：20ns@VDD=5V
• 數據傳輸頻率：fMAX=30MHz
• 供電電壓：VDD=3.3～5.5V
• 工作溫度范圍：Topr=-40～85℃
• 動態節能，消除無用功耗
• 低灰高刷，更高對比度
• 集成下鬼影消除功能集成燈珠保護電路，減少燈珠損壞
• 消除開路毛毛蟲及壞點十字架
• 有效解決低灰色塊、偏色、麻點、第一行偏暗
• 有效解決高對比耦合、跨板色差
• 全新信號協議，有效降低EMI
• 智能動態節能，消除無用功耗
• 低灰高刷，更高對比度
• 優秀的低灰顯示效果，徹底解決跨板耦合等問題
