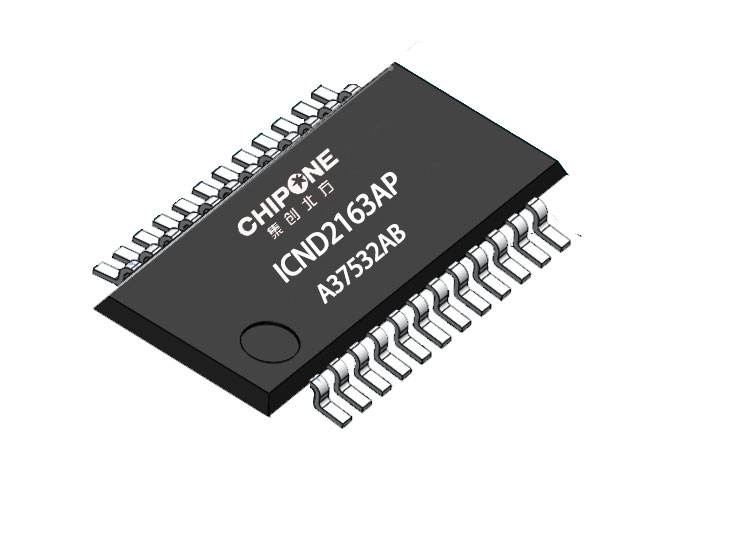

ICND2163AP 是一款專為全彩 LED顯示屏設計的驅動IC，16 路PWM恒流輸出，33~64掃任意掃。ICND2163AP 可選用不同的外掛電阻對輸出級電流大小進行調節，精確控制 LED 的發光亮度。

 特 性
     • 16 路PWM恒流源輸出33~64 掃任意掃
     • 輸出電流設定范圍：
         0.5～25mA×16@VDD=5V 路恒定電流輸出
     • 0.5～18mA×16@VDD=4.2V 路恒定電流輸出
     • 0.5～10mA×16@VDD=3.3V 路恒定電流輸出電流精度
     •  通道間：±1.0%(典型值)，±2.0%(最大值)
     •  芯片間：±1.0%(典型值)，±2.0%(最  大值)
     •  8位電流增益調整：12.5%~200%
     •  恒流源輸出拐點最小 0.3V
     •  快速輸出電流響應OE（最小值）： 20ns@VDD=5V
     •  數據傳輸頻率：fMAX=25MHz
     •  供電電壓：VDD=3.3～5.5V
     •  工作溫度范圍：Topr=-40～85℃
     •  集成下鬼隱消除功能
     •  集成燈珠保護電路，減少燈珠損壞 消除開路十字架
     •  有效解決低灰色塊、偏色、麻點、第一行偏暗
     •  封 裝：SSOP24
