2150S

2150S

產品介紹：一款專為全彩LED顯示屏設計的驅動IC，16路PWM恒流輸出，1~16掃任意掃，具有極佳的抗干擾特性，可選用不同的外掛電阻對輸出級電流大小進行調節，精確控制LED的發光亮度。

產品詳細

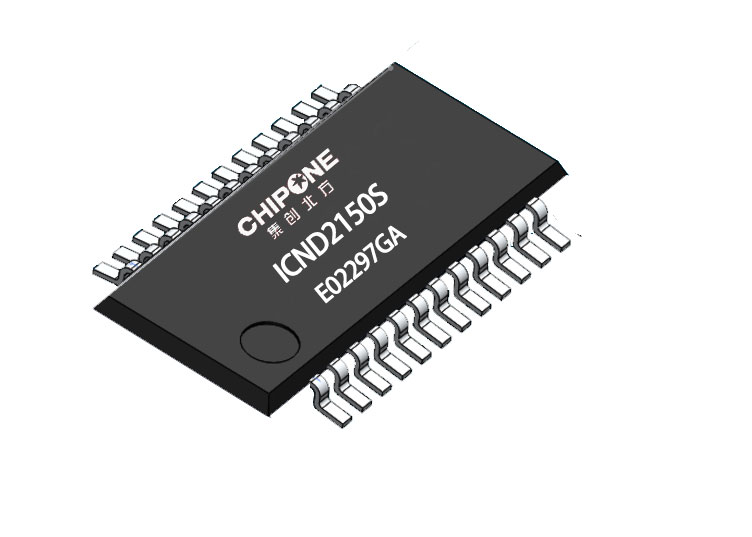

ICND2150S

1~16掃PWM恒流輸出LED顯示屏驅動芯片

    概 述
    ICN2150S是一款專為全彩LED顯示屏設計的驅動IC，16路PWM恒流輸出，1~16掃任意掃。ICN2150S集成了“Noise Free TM”技術，具有極佳的抗干擾特性，使恒流及低灰效果不受PCB板的影響。并可選用不同的外掛電阻對輸出級電流大小進行調節，精確控制LED的發光亮度。
    ICND2150S會緩存輸入的16位數據并轉化為灰階輸出，并通過優化PWM輸出提高低灰顯示一致性。內部集成了LED開路檢測，從而解決了開路十字架問題。內部自建消隱電路可以良好的消除下鬼隱。
    ICND2150S內部采用了電流精確控制技術，可使片間誤差低于±2.0%，通道間誤差低于±2.0%。顯示方面可以有效解決低灰色塊、偏色、麻點、第一行偏暗等問題。
集成電路

    特 性
    • 16路PWM恒流源輸出
    • 1~16掃任意掃
    • 輸出電流設定范圍：
      0.5～25mA×16@VDD=5V 路恒定電流輸出
      0.5～18mA×16@VDD=4.2V路恒定電流輸出
      0.5～10mA×16@VDD=3.3V路恒定電流輸出
    • 電流精度
      通道間：±1.0%(典型值)，±2.0%(最大值)
      芯片間：±1.0%(典型值)，±2.0%(最大值)
    • 8位電流增益調整：12.5%~200%
    • 低轉折電壓 IOUT=18mA@VDS=0.25V, VDD=4V
    • 快速輸出電流響應（最小值）：20ns@VDD=5V
    • 數據傳輸頻率：fMAX=25MHz
    • 供電電壓：VDD=3.3～5.5V
    • 工作溫度范圍：Topr=-40～85℃
    • 輸出電流公式：
    • 集成下鬼隱消除功能
    • 集成燈珠保護電路，減少燈珠損壞
    • 消除開路十字架
    • 有效解決低灰色塊、偏色、麻點、第一行偏暗
    • 封 裝：SSOP24
