2038S

2038S

產品介紹：一款專為LED顯示屏設計的驅動IC，采用16路恒流灌電流輸出，集成“Noise Free TM”技術，具有極佳的抗干擾特性，可選用不同的外掛電阻對輸出級電流大小進行調節，精確控制LED的發光亮度。

產品詳細

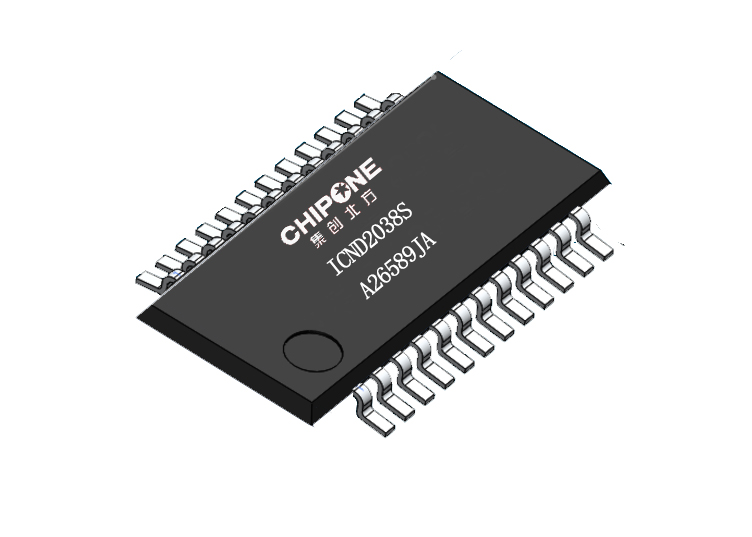

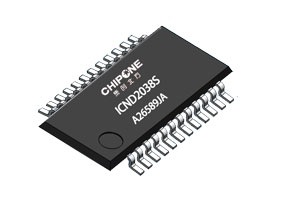

ICND2038S

16路雙緩存恒流輸出LED驅動芯片

    概 述
    ICND2038S是一款專為LED顯示屏設計的驅動IC，采用16路恒流灌電流輸出。ICND2038S集成了“Noise Free TM”技術，具有極佳的抗干擾特性，使恒流及低灰效果不受PCB板的影響。并可選用不同的外掛電阻對輸出級電流大小進行調節，精確控制LED的發光亮度。ICND2038S內部采用了電流精確控制技術，可使片間誤差低于±2.0%，通道間誤差低于±2.0%
    ICND2038S在顯示過程中(OE=0)會緩存16bit顯示數據，所以系統在ICND2038S顯示的過程中可以再繼續存入16bit串行數據，相比通用恒流源芯片，刷新率可以提高50%以上。
    ICND2038S在ICN2038的基礎上加入寄存器配置，除原有下鬼隱消除功能外有效改善低灰偏色，麻點，第一行偏暗等問題。內部集成4位電流增益調節。
集成電路

    特 性
    • 16路恒流灌電流輸出
    • 輸出電流設定范圍：
      0.5～45mA@VDD=5V
      0.5～25mA@VDD=3.3V
    • 電流精度
      通道間：±0.7%(典型值) ±2.0%(最大值)
      芯片間：±1.1%(典型值) ±2.0%(最大值)
    • 快速輸出電流響應（最小值）：40ns@VDD=5V
    • 4位電流增益調節：25%～100%
    • I/O施密特觸發器觸發輸入
    • 數據傳輸頻率：fMAX＝25MHz
    • 芯片工作電壓：VDD=3.3～5.5V
    • 工作溫度范圍： -40～85℃
    • 消除下鬼隱
    • 集成雙緩存，刷新率比通用恒流芯片提高50%以上
    • 通道內集成雙向鉗位保護電路，能夠有效減少燈珠的損壞
    • 有效解決低灰色塊，偏色，麻點，第一行偏暗
    • 具有極佳的抗干擾能力和低灰度效果
    • 封裝：SSOP24
