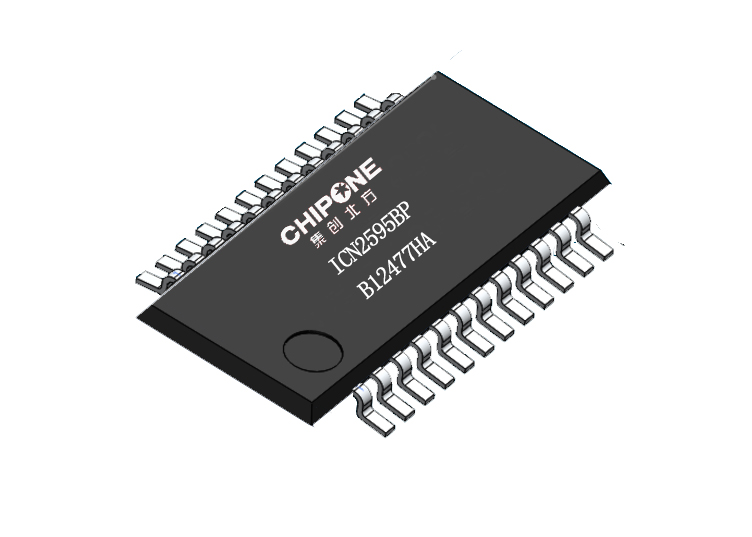

ICN2595BP
16路恒流輸出LED驅動芯片/替代2顆74HC595
概 述
ICN2595BP是一款專為單雙色LED顯示屏設計的驅動IC，采用16路恒流灌電流輸出。1顆ICN2595BP可以替代2顆74HC595。ICN2595BP集成了“Noise Free TM”技術，具有極佳的抗干擾特性，使恒流及低灰效果不受PCB板的影響。并可選用不同的外掛電阻對輸出級電流大小進行調節，精確控制LED的發光亮度。
ICN2595BP集成16位移位寄存器和數據鎖存器，可以將串行輸入數據轉化為并行輸出的數據格式，并可以通過外部使能信號控制LED的關斷。同時通過電流精確控制技術，可使片間誤差低于±2.5%，通道間誤差低于±1.3%。
特 性
• 16路恒流灌電流輸出
• 1顆ICN2595可替代2顆74HC595
• 輸出電流設定范圍：
0.5～65mA@VDD=5V
0.5～35mA@VDD=3.3V
• 電流精度
通道間：±0.7%(典型值) ±1.3%(最大值)
芯片間：±1.1%(典型值) ±2.5%(最大值)
• 快速輸出電流響應 （最小值）：40ns@VDD=5V
• I/O施密特觸發器觸發輸入
• 最大數據傳輸頻率：35MHz
• ESD HBM ~ 8KV
• 供電電壓：VDD=3.3～6V
• 工作溫度范圍：Topr=-40～85℃
• 具有極佳的抗干擾能力和低灰度效果
• 封 裝：SSOP24
