2037S

2037S

產品介紹：一款專為LED顯示屏設計的驅動IC，采用16 路恒流灌電流輸出。集成“Noise Free TM”技術，具有極佳的抗干擾特性，可選用不同的外掛電阻對輸出級電流大小進行調節，精確控制LED的發光亮度。

產品詳細

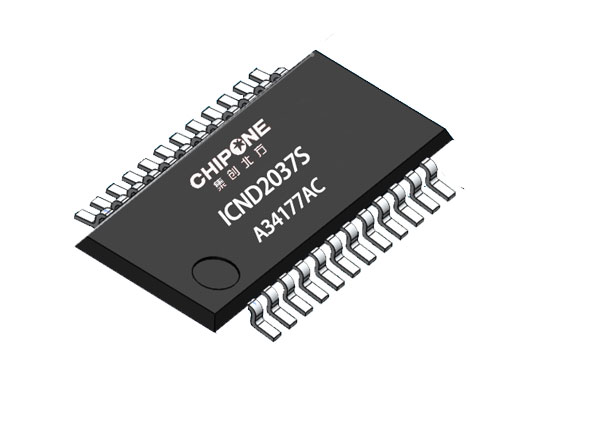

ICND2037S

16路雙緩存恒流輸出LED驅動芯片

    概 述
    ICND2037S是一款專為LED顯示屏設計的驅動IC，采用16 路恒流灌電流輸出。ICND2037S 集成了“Noise Free TM”技術，具有極佳的抗干擾特性，使恒流及低灰效果不受PCB板的影響。并可選用不同的外掛電阻對輸出級電流大小進行調節，精確控制LED的發光亮度。ICND2037S 內部采用了電流精確控制技術，可使片間誤差低于±3.5%，通道間誤差低于±3.0%
    ICND2037S 在顯示過程中(OE=0)會緩存 16bit顯示數據，所以系統在 ICND2037S顯示的過程中可以再繼續存入16bit串行數據，相比通用恒流源芯片，刷新率可以提高50%以上。
    ICND2037S在ICN2037的基礎上加入下鬼影消除可調功能，增強對燈珠的保護
集成電路
    特 性
    • 16路恒流灌電流輸出
    • 輸出電流范圍：
      3～45mA@VDD=5V
      3～30mA@VDD=3.3V
    • 電流精度
      通道之間：±3.0%(最大值)
      芯片之間：±2.5%(最大值)
    • 快速輸出電流響應 （最小值）：  40ns@VDD=5V
    • I/O施密特觸發器輸入
    • 最大數據傳輸頻率： 25MHz
    • 芯片工作電壓：VDD=3.3～6V
    • 工作溫度范圍： -40～85℃
    • 消除下鬼隱電位可調
    • 兼容通用芯片及 ICND2038S 程序
    • 黑屏節能
    • 集成雙緩存，刷新率比通用恒流芯片提高50%以上
    • 通道內集成雙向鉗位保護電路，能夠有效減少燈珠的損壞
    • 封 裝：SSOP24
