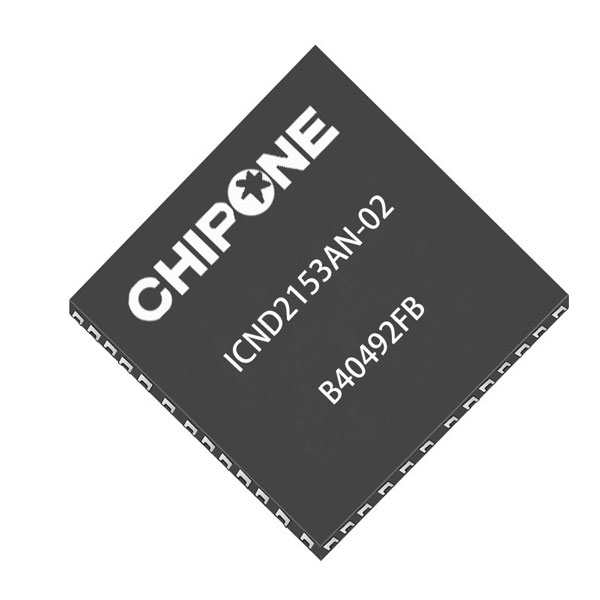

ICND2153AN-02
1~32掃PWM恒流輸出LED顯示屏驅動芯片
概 述
• ICND2153AN-02 是一款專為全彩LED顯示屏設計的驅動IC，16路PWM恒流輸出，1~32掃任意掃。ICN2053集成了“Noise Free TM”技術，具有極佳的抗干擾特性，
使恒流及低灰效果不受PCB板的影響。并可選用不同的外掛電阻對輸出級電流大小進行調節，精確控制LED的發光亮度。
• ICND2153AN-02 會緩存輸入的16位數據并轉化為灰階輸出，并通過優化PWM輸出提高低灰顯示一致性。內部集成了LED開路檢測，從而解決了開路十字架問題。
內部自建消隱電路可以良好的消除下鬼隱。
• ICND2153AN-02 內部采用了電流精確控制技術，可使片間誤差低于±2.0%，通道間誤差低于±2.0%。顯示方面可以有效解決低灰色塊、偏色、麻點、第一行偏暗等問題。
特 性
• 16路PWM恒流源輸出
• 1~32掃任意掃
• 輸出電流設定范圍：
0.5～18mA×16@VDD=4.2V路恒定電流 輸出
0.5～18mA×16@VDD=4.2V路恒定電流 輸出
0.5～10mA×16@VDD=3.3V路恒定電流輸出
• 電流精通道間：±1.0%(典型值)，±2.0%(最大值)
• 芯片間：±1.0%(典型值)，±2.0%(最大值)
• 8位電流增益調整：12.5%~200%
• 恒流源輸出拐點最小0.3V
• 快速輸出電流響應（最小值）：20ns@VDD=5V
• 數據傳輸頻率：fMAX=25MHz
• 供電電壓：VDD=3.3～5.5V
• 工作溫度范圍：Topr=-40～85℃
• 輸出電流公式
• 集成下鬼隱消除功能
• 集成燈珠保護電路，減少燈珠損壞
• 消除開路十字架
• 有效解決低灰色塊、偏色、麻點、第一行偏暗
• 封 裝：QFN24
